Lærerveiledning - 7-Segment Display

Kompetansemål

Naturfag, 7. trinn: utforske, lage og programmere teknologiske systemer som består av deler som virker sammen
Teknologi og design, 10. trinn: velge og bruke ulike materialer og verktøy i arbeidet med prototyper for teknologiske produkt
Teknologi og design, 10. trinn: grunngi valg av design, materialer, verktøy og framgangsmåter, og reflektere over hvor trygge og bærekraftige valgene er
Teknologi og forskningslære X og 1, VG2: anvende kravspesifikasjon i arbeid med å utvikle og teste funksjonelle produkter og vurdere produktet opp mot kravspesifikasjonen
Teknologi og forskningslære 1, VG2: bruke og programmere mikrokontroller for å utvikle et produkt

Forutsetninger og utstyr

Forutsetninger: Oppgaven er en introduksjon til Arduino, og krever ingen forkunnskaper eller erfaring. Det er en fordel å kunne litt engelsk.
Utstyr:
- 1 Arduino Uno
- Datamaskin med Arduino software installert (Se Eksterne ressurser) og USB-kabel
- 1 breadboard
- 2 motstander 1k Ohm (Fargekode: brun-svart-rød-gull)
- 11 ledninger
- 1 7-segment display (med common type katode)

Løsningsforslag

Display som teller opp og ned med to knapper

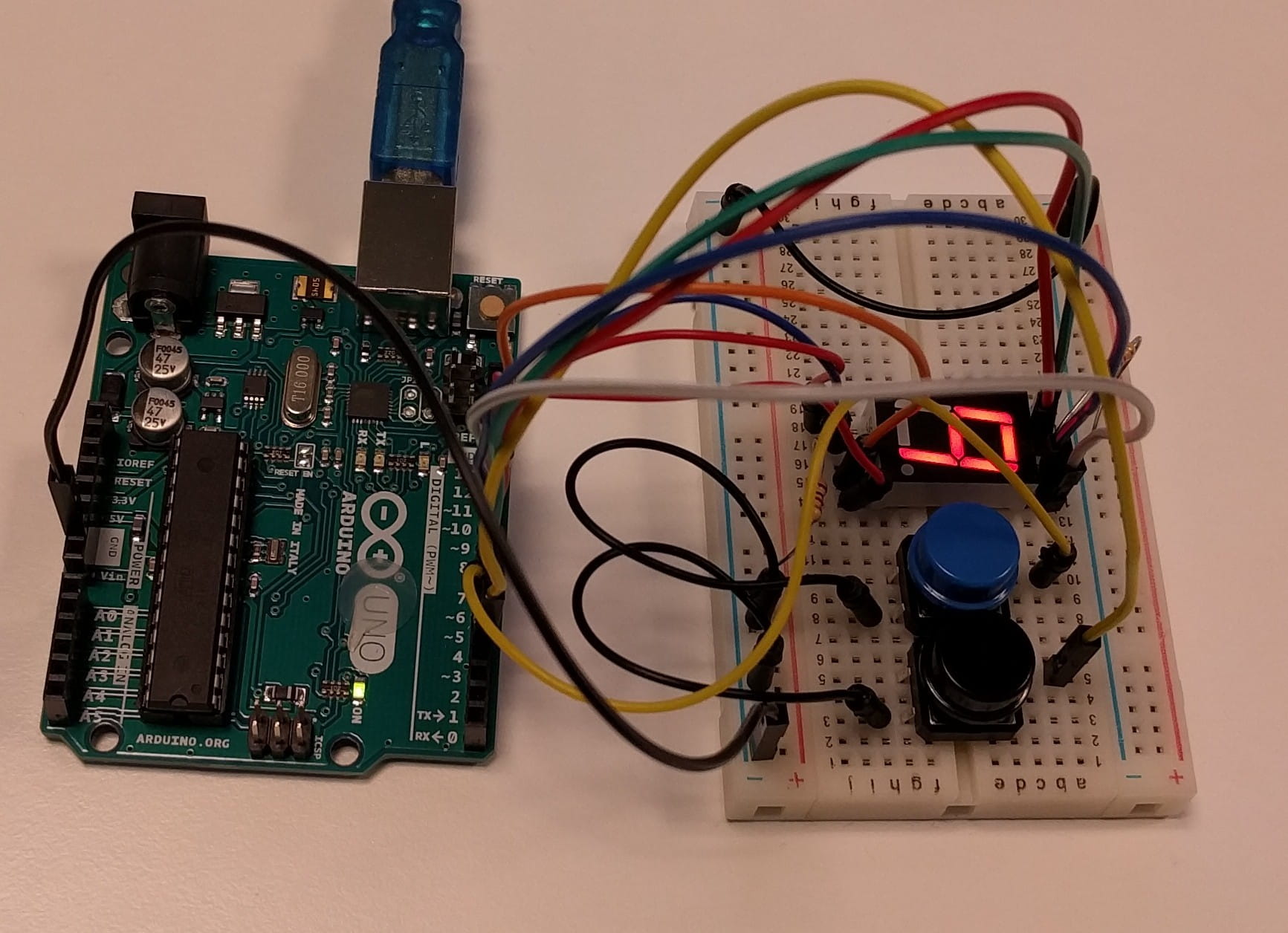

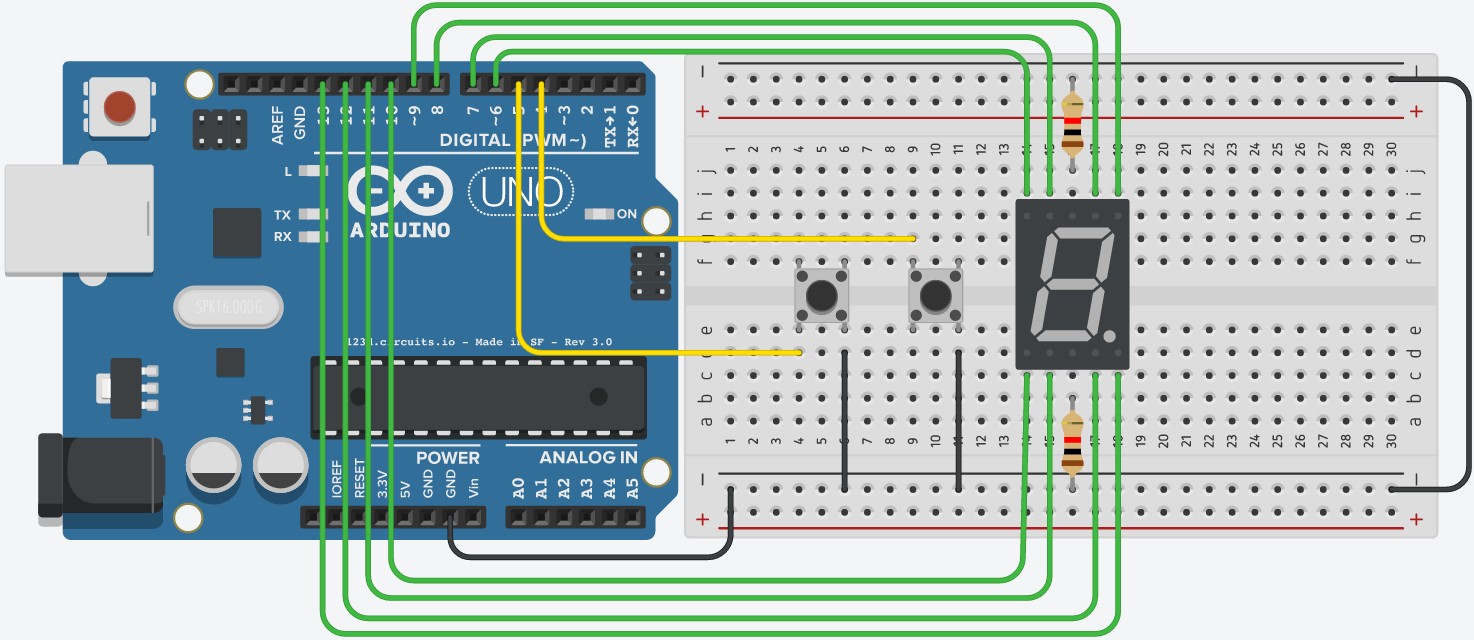

Kobling:

Kode:

void blank() {
  for (int led = 6; led <= 13; led++) {
    digitalWrite(led, LOW);
  }
}

void tegn_0() {
  blank();
  digitalWrite(7, HIGH);
  digitalWrite(8, HIGH);
  digitalWrite(9, HIGH);
  digitalWrite(12, HIGH);
  digitalWrite(11, HIGH);
  digitalWrite(10, HIGH);
}

void tegn_1() {
  blank();
  digitalWrite(9, HIGH);
  digitalWrite(12, HIGH);
}

void tegn_2() {
  blank();
  digitalWrite(8, HIGH);
  digitalWrite(9, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(10, HIGH);
  digitalWrite(11, HIGH);
}

void tegn_3() {
  blank();
  digitalWrite(8, HIGH);
  digitalWrite(9, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(12, HIGH);
  digitalWrite(11, HIGH);
}

void tegn_4() {
  blank();
  digitalWrite(7, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(9, HIGH);
  digitalWrite(12, HIGH);
}

void tegn_5() {
  blank();
  digitalWrite(8, HIGH);
  digitalWrite(7, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(12, HIGH);
  digitalWrite(11, HIGH);
}

void tegn_6() {
  blank();
  digitalWrite(8, HIGH);
  digitalWrite(7, HIGH);
  digitalWrite(10, HIGH);
  digitalWrite(11, HIGH);
  digitalWrite(12, HIGH);
  digitalWrite(6, HIGH);
}

void tegn_7() {
  blank();
  digitalWrite(8, HIGH);
  digitalWrite(9, HIGH);
  digitalWrite(12, HIGH);
}

void tegn_8() {
  blank();
  digitalWrite(8, HIGH);
  digitalWrite(7, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(12, HIGH);
  digitalWrite(10, HIGH);
  digitalWrite(11, HIGH);
  digitalWrite(9, HIGH);
}

void tegn_9() {
  blank();
  digitalWrite(8, HIGH);
  digitalWrite(7, HIGH);
  digitalWrite(6, HIGH);
  digitalWrite(9, HIGH);
  digitalWrite(12, HIGH);
}

int minus = 5;
int pluss = 4;
int tall = 0;

void setup() {
  for (int led = 6; led <= 13; led++) {
    pinMode(led, OUTPUT);
  }
  pinMode(pluss, INPUT_PULLUP);
  pinMode(minus, INPUT_PULLUP);
  tegn_0();
}

void oppdater() {
  switch (tall) {
    case 1:
      tegn_1();
      break;
    case 2:
      tegn_2();
      break;
    case 3:
      tegn_3();
      break;
    case 4:
      tegn_4();
      break;
    case 5:
      tegn_5();
      break;
    case 6:
      tegn_6();
      break;
    case 7:
      tegn_7();
      break;
    case 8:
      tegn_8();
      break;
    case 9:
      tegn_9();
      break;
    case 10:
      tall = 9;
      break;
    default:
      tegn_0();
      tall = 0;
      break;
  }
  digitalWrite(13, HIGH);
  delay(150);
  digitalWrite(13, LOW);
  delay(150);
}

void loop() {
  if (digitalRead(pluss) == LOW) {
    tall += 1;
    oppdater();
  }
  if (digitalRead(minus) == LOW) {
    tall -= 1;
    oppdater();
  }
}
